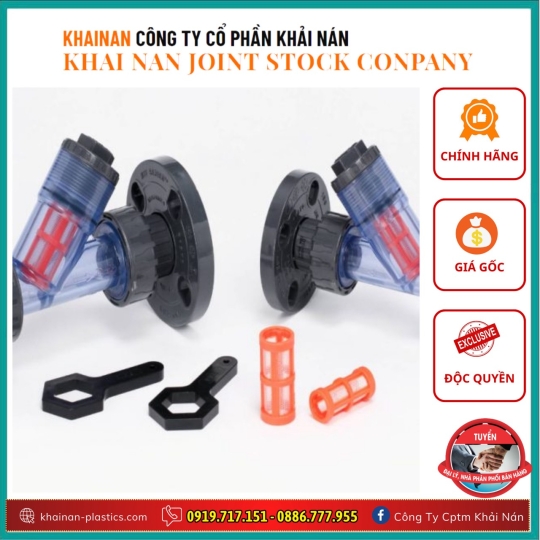

Y LỌC D.P.S – LOẠI MẶT BÍCH
Thông số chi tiết
| STT | TÊN BỘ PHẬN | SL | CHẤT LIỆU |
| 1 | THÂN | 1 | PVC trong suốt |
| 2 | TAY CẦM | 1 | PVC |
| 3 | BỘ LỌC | 1 | PP |
| 4 | MŨ | 1 | ABS |
| 5 | VÒNG ĐỆM O | 1 | EPDM,FPM |
| 6 | ĐAI ỐC | 2 | CPVC |
| 7 | ĐẦU NỐI | 2 | CPVC |
| 8 | VÒNG ĐỆM O | 2 | EPDM,FPM |
| 9 | MẶT BÍCH | 2 | PVC |
| 10 | Nối giảm TS-spig | 2 | PVC |
| Kích thước | D | L | ANSI | DIN | JIS | H1 | H2 | L1 | T | ||||||
| PCD | n | e | PCD | n | e | PCD | n | e | |||||||
| 1/2’’ (15mm) | 95 | 200 | 61 | 4 | 16 | 65 | 4 | 14 | 70 | 4 | 15 | 85 | 130 | 110 | 13,5 |
| 3/4’’ (20mm) | 100 | 203 | 70 | 4 | 16 | 75 | 4 | 14 | 75 | 4 | 15 | 85 | 130 | 110 | 14,5 |
| 1’’ (25mm) | 118 | 232 | 79 | 4 | 16 | 85 | 4 | 14 | 90 | 4 | 19 | 92 | 150 | 126 | 16,5 |
| 1-1/4’’ (32mm) | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ |
| 1-1/2’’ (40mm) | 140 | 295 | 98 | 4 | 16 | 110 | 4 | 18 | 105 | 4 | 19 | 122 | 205 | 173 | 19,5 |
| 2’’ (50mm) | 158 | 342 | 121 | 4 | 19 | 125 | 4 | 18 | 120 | 4 | 19 | 141 | 230 | 204 | 21,5 |
| 2-1/2’’ (65mm) | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ |
| 3’’ (80mm) | 192 | 447 | 152 | 4 | 19 | 160 | 8 | 18 | 150 | 8 | 19 | 189 | 320 | 278 | 26 |
Thông tin kỹ thuật
| STT | Mô tả | Kích cỡ | Chất liệu | |
| Thân | Vòng đệm O | |||
| (1) | Y lọc mặt bích | 1/2’’ (DN15) | PVC trong suốt | EPDM, FPM |
| (2) | Y lọc mặt bích | 3/4’’ (DN20) | PVC trong suốt | EPDM, FPM |
| (3) | Y lọc mặt bích | 1’’ (DN25) | PVC trong suốt | EPDM, FPM |
| (4) | Y lọc mặt bích | 1-1/4’’ (DN32) | __ | __ |
| (5) | Y lọc mặt bích | 1-1/2’’ (DN40) | PVC trong suốt | EPDM, FPM |
| (6) | Y lọc mặt bích | 2’’ (DN50) | PVC trong suốt | EPDM, FPM |
| (7) | Y lọc mặt bích | 2-1/2’’ (DN65) | __ | __ |
| (8) | Y lọc mặt bích | 3’’ (DN80) | PVC trong suốt | EPDM, FPM |
| Kích cỡ | Thử nghiệm thủy tĩnh | Thử nghiệm vòng đệm O | ||
| 1000 giờ | ||||
| áp suất nén nước tối thiểu (kg/cm2) | thử nghiệm tác động nước tối thiểu (kg/cm2) | không rò khí tối thiểu (kg/cm2) | Cv | |
| 1/2’’ (DN15) | 31 | 22 | 6 | 4 |
| 3/4’’ (DN20) | 31 | 22 | 6 | 6,8 |
| 1’’ (DN25) | 31 | 22 | 6 | 9 |
| 1-1/4’’ (DN32) | __ | __ | __ | __ |
| 1-1/2’’ (DN40) | 31 | 22 | 6 | 12 |
| 2’’ (DN50) | 31 | 22 | 6 | 28 |
| 2-1/2’’ (DN65) | __ | __ | __ | __ |
| 3’’ (DN80) | 25 | 15 | 6 | 59 |
