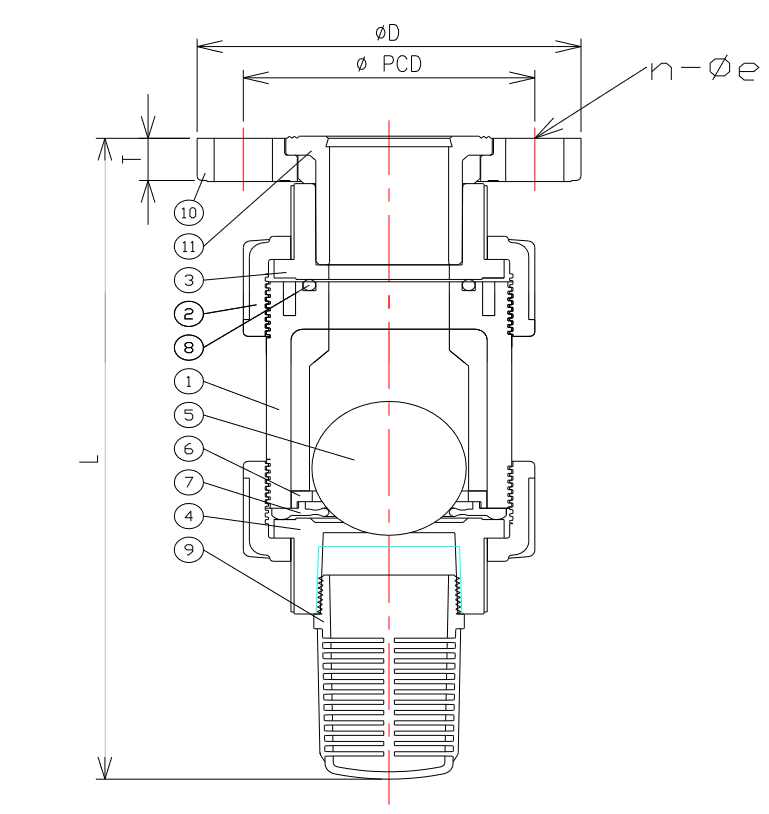

VAN CHÂN MẶT BÍCH D.P.S 1/2’’ ~2’’
| STT | TÊN BỘ PHẬN | SL | CHẤT LIỆU |
| 1 | THÂN | 1 | PVC |
| 2 | ĐAI ỐC | 2 | PVC |
| 3 | ĐẦU NỐI | 1 | PVC |
| 4 | ĐẦU NỐI-TRONG | 1 | PVC |
| 5 | BI | 1 | PVC |
| 6 | VÒNG ĐỆM | 1 | PVC |
| 7 | GIOĂNG LÀM KÍN | 1 | EPDM,FPM |
| 8 | VÒNG ĐỆM O | 1 | EPDM,FPM |
| 9 | BỘ LỌC | 1 | PVC |
| 10 | MẶT BÍCH | 1 | PVC |
| 11 | Nối giảm TS-spig | 1 | PVC |
| Kích thước | D | L | ANSI | DIN | JIS | T | Bộ lọc | |||||||
| PCD | n | e | PCD | n | e | PCD | n | e | Độ rộng | Chỉ số dòng chảy | ||||
| 1/2’’ (15mm) | 95 | 187 | 61 | 4 | 16 | 65 | 4 | 14 | 70 | 4 | 15 | 13,5 | 1,9 | 3,0 |
| 3/4’’ (20mm) | 100 | 189 | 70 | 4 | 16 | 75 | 4 | 14 | 75 | 4 | 15 | 14,5 | 1,9 | 2,5 |
| 1’’ (25mm) | 118 | 201 | 79 | 4 | 16 | 85 | 4 | 14 | 90 | 4 | 19 | 16,5 | 1,9 | 2,5 |
| 1-1/4’’ (32mm) | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ | __ |
| 1-1/2’’ (40mm) | 140 | 266 | 98 | 4 | 16 | 110 | 4 | 18 | 105 | 4 | 19 | 19,5 | 2,0 | 2,1 |
| 2’’ (50mm) | 158 | 304 | 121 | 4 | 19 | 125 | 4 | 18 | 120 | 4 | 19 | 21,5 | 2,0 | 1,7 |
| STT | Mô tả | Kích cỡ | Chất liệu | ||
| Thân | Gioăng làm kín | Vòng đệm O | |||
| (1) | Van chân mặt bích | 1/2’’ (DN15) | PVC | EPDM, FPM | EPDM, FPM |
| (2) | Van chân mặt bích | 3/4’’ (DN20) | PVC | EPDM, FPM | EPDM, FPM |
| (3) | Van chân mặt bích | 1’’ (DN25) | PVC | EPDM, FPM | EPDM, FPM |
| (4) | Van chân mặt bích | 1-1/4’’ (DN32) | __ | __ | __ |
| (5) | Van chân mặt bích | 1-1/2’’ (DN40) | PVC | EPDM, FPM | EPDM, FPM |
| (6) | Van chân mặt bích | 2’’ (DN50) | PVC | EPDM, FPM | EPDM, FPM |
| Kích cỡ | Lắp dọc | Thử nghiệm thủy tĩnh | Cv | |||
| 1000 giờ | ||||||
| Áp suất nước mở tối thiểu (kg/cm2) | Áp suất nước đóng tối thiểu (kg/cm2) | Đóng: feet nước tối thiểu (đơn vị đo áp lực) | áp suất nén nước tối thiểu (kg/cm2) | thử nghiệm nước tác động tối thiểu (kg/cm2) | ||
| 1/2’’ (DN15) | 0,35 | 0,03 | 0,98 feet (30cm) | 25 | 15 | 8 |
| 3/4’’ (DN20) | 0,35 | 0,03 | 0,98 feet (30cm) | 25 | 15 | 15 |
| 1’’ (DN25) | 0,35 | 0,03 | 0,98 feet (30cm) | 25 | 15 | 29 |
| 1-1/4’’ (DN32) | __ | __ | __ | __ | __ | __ |
| 1-1/2’’ (DN40) | 0,35 | 0,03 | 0,98 feet (30cm) | 25 | 15 | 90 |
| 2’’ (DN50) | 0,35 | 0,03 | 0,98 feet (30cm) | 25 | 15 | 140 |
