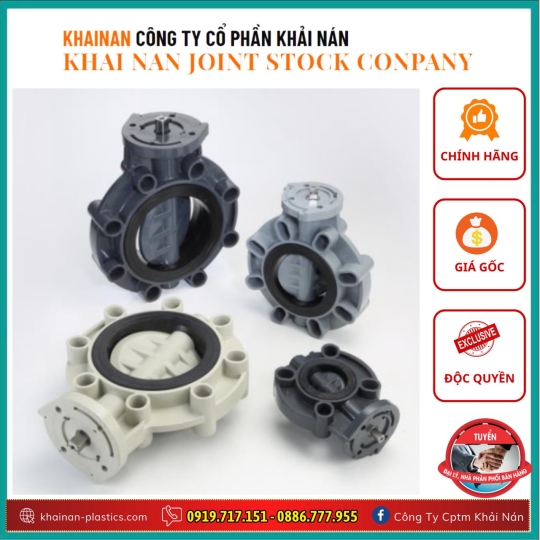

VAN BƯỚM KHÔNG TAY GẠT D.P.S
Thông số chi tiết

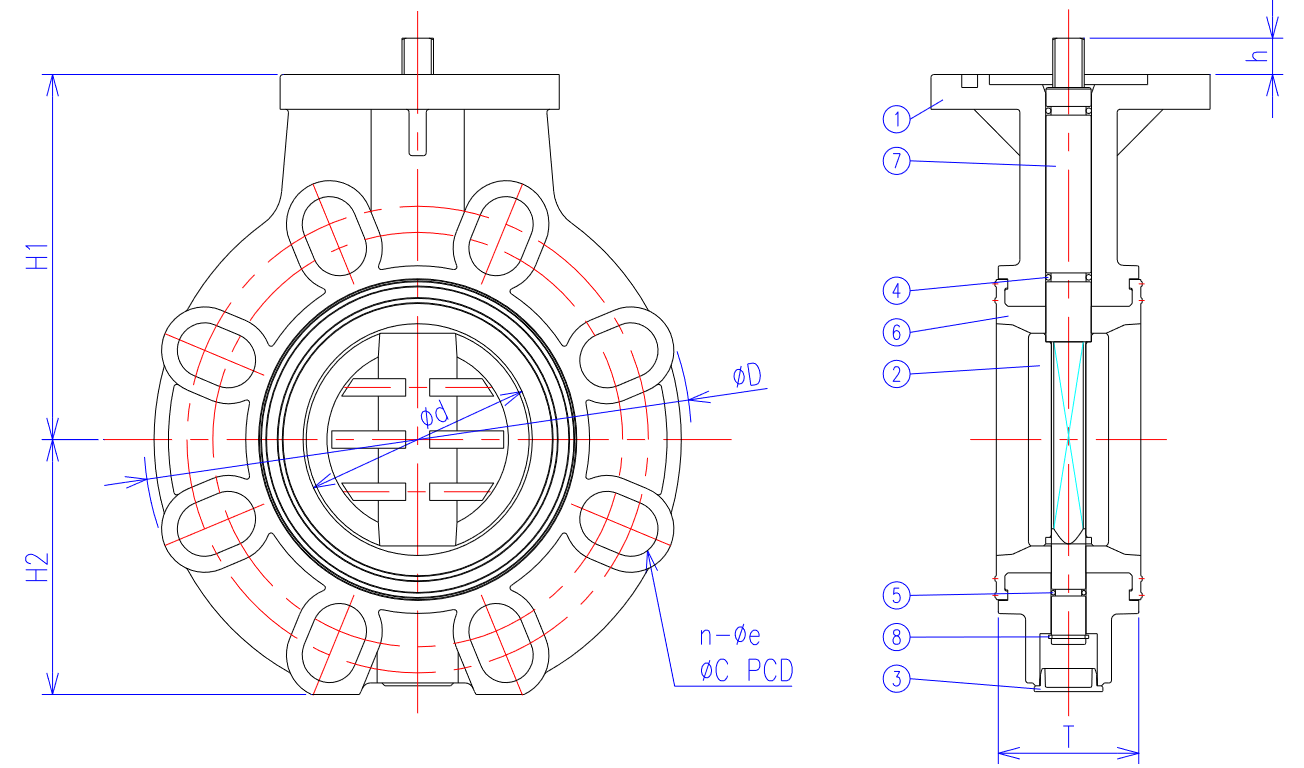

| STT | TÊN BỘ PHẬN | SL | CHẤT LIỆU |
| 1 | THÂN | 1 | PVC, CPVC |
| 2 | ĐĨA | 1 | PVC,CPVC |
| 3 | MŨ THÂN | 1 | ABS |
| 4 | VÒNG ĐỆM O XU-PÁP | 2 | EPDM,FPM |
| 5 | VÒNG ĐỆM O XU-PÁP | 1 | EPDM,FPM |
| 6 | GIOĂNG LÀM KÍN | 1 | EPDM,FPM |
| 7 | XU-PÁP | 1 | SUS410 |
| 8 | VÒNG ĐỆM C | 1 | SUS304 |
Ghi chú:
(1) Với chất liệu CPVC, chúng tôi cung cấp 2’’8’’
(3) Số 7 XU-PÁP 10’’ & 12’’ là SUS420J2

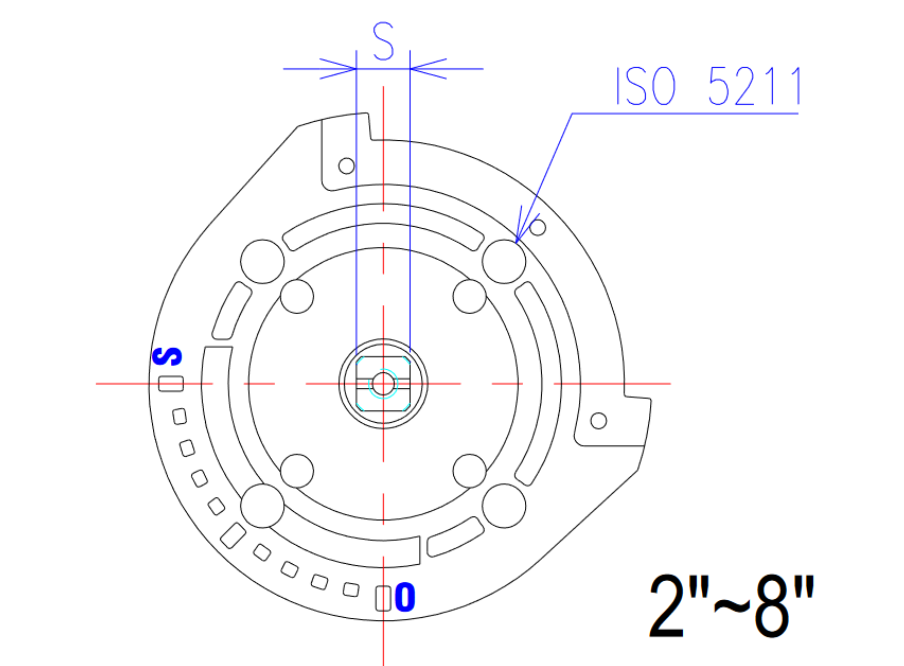

| Kích cỡ | D | T | H1 | H2 | d | ANSI | DIN | JIS | S | H | ISO 5211 | |||
| ∮c | n-∮e | ∮c | n-∮e | ∮c | n-∮e | |||||||||
| 2’’ (50mm) | 156 | 43 | 103 | 72 | 57 | 120,7 | 4-19 | 125 | 4-18 | 120 | 4-19 | 11 | 11 | F05/F07 |
| 2-1/2’’ (65mm) | 177 | 46 | 114 | 80 | 68 | 139,5 | 4-19 | 145 | 4-18 | 140 | 4-19 | 11 | 11 | F05/F07 |
| 3’’ (75mm) | 191 | 49 | 126 | 88 | 78 | 152,4 | 4-19 | 160 | 8-18 | 150 | 8-19 | 11 | 11 | F05/F07 |
| 4’’ (100mm) | 223 | 56 | 143 | 103 | 98 | 190,5 | 8-19 | 180 | 8-18 | 175 | 8-19 | 14 | 14 | F07 |
| 5’’ (125mm) | 253 | 64 | 170 | 117 | 122 | 215,9 | 8-23 | 210 | 8-18 | 210 | 8-23 | 17 | 17 | F07/F10 |
| 6” (150mm) | 279 | 70 | 181 | 129 | 145 | 241,5 | 8-23 | 240 | 8-23 | 240 | 8-23 | 17 | 17 | F07/F10 |
| 8’’ (200mm) | 337 | 71 | 218 | 162 | 195 | 298,5 | 8-23 | 295 | 8-23 | 290 | 12-23 | 22 | 22 | F10 |
| 10’’ (250mm) | 409 | 114 | 261 | 196 | 250 | 362 | 12-25 | 350 | 12-23 | 355 | 12-25 | 22 | 24 | F10/F12 |
| 12’’ (300mm) | 478 | 114 | 302 | 228 | 300 | 432 | 12-25 | 400 | 12-23 | 400 | 16-25 | 27 | 29 | F10/F12 |
| STT | Mô tả | Kích cỡ | Chất liệu | ||
| Thân | Gioăng làm kín | Vòng đệm O | |||
| (1) | Van bướm không tay gạt | 2’’ (DN50) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (2) | Van bướm không tay gạt | 2-1/2’’ (DN65) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (3) | Van bướm không tay gạt | 3’’ (DN80) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (4) | Van bướm không tay gạt | 4’’ (DN100) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (5) | Van bướm không tay gạt | 5’’ (DN125) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (6) | Van bướm không tay gạt | 6’’ (DN150) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (7) | Van bướm không tay gạt | 8’’ (DN200) | PVC, CPVC | EPDM, FPM | EPDM, FPM |
| (8) | Van bướm không tay gạt | 10’’ (DN250) | PVC | EPDM, FPM | EPDM, FPM |
| (9) | Van bướm không tay gạt | 12’’ (DN300) | PVC | EPDM, FPM | EPDM, FPM |
| Kích cỡ | Thử nghiệm thủy tĩnh | Thử nghiệm gioăng kín | Thử nghiệm vòng đệm O | Mô-men xoắn N*m | Cv | |
| 1000 giờ | Van | Van mở | ||||
| áp suất nén nước tối thiểu (kg/cm2) | thử nghiệm nước tác động tối thiểu (kg/cm2) | không rò rỉ nước tối thiểu (kg/cm2) | không rò rỉ nước tối thiểu (kg/cm2) | |||
| 2’’ (DN50) | 42 | 22 | 11 | 11 | 15 | 110 |
| 2-1/2’’ (DN65) | 42 | 22 | 11 | 11 | 20 | 230 |
| 3’’ (DN80) | 42 | 22 | 11 | 11 | 25 | 280 |
| 4’’ (DN100) | 42 | 22 | 11 | 11 | 40 | 440 |
| 5’’ (DN125) | 42 | 22 | 11 | 11 | 55 | 800 |
| 6’’ (DN150) | 42 | 22 | 11 | 11 | 75 | 1000 |
| 8’’ (DN200) | 42 | 22 | 11 | 11 | 110 | 2200 |
| 10’’ (DN250) | 42 | 22 | 6 (thử nghiệm khí) | 6 (thử nghiệm khí) | 250 | 3500 |
| 12’’ (DN300) | 42 | 22 | 6 (thử nghiệm khí) | 6 (thử nghiệm khí) | 350 | 5400 |
